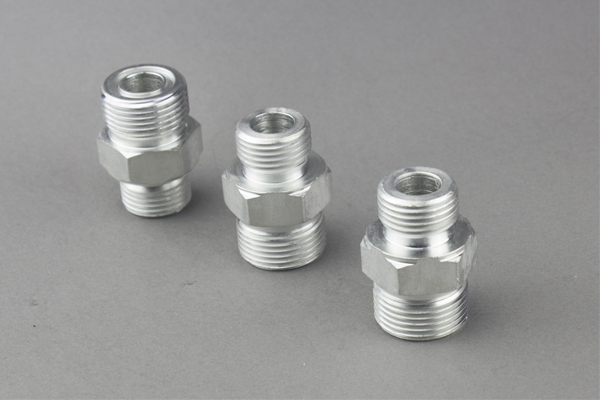

1SN adapter parçaları, JIS GAS kişi NPT kişi tipi tiplərinə 30 dərəcə konusdur. 1SN fitinqlər, müştərilərin ən çox tələblərinə cavab verə bilən 1/4 '' dən 2 '' e qədər ölçüdə istehsal edilir. Biz milli bazara və dünyaya keyfiyyətli məhsullar təqdim edirik. Satış sonrası xidmət və problem həllərini təmin edirik.
√ Part no .: 1SN (JIS GAS Kişi 60 ° NPT Kişi üçün Konus)
√ Ölçülər: 04-dən 32-ə qədər xalq YH Hydraulic-də istehsal olunur. Çizimlər, nümunələr və ya sorğularda təqdim edilən digər ölçülər qəbul edilə bilər
√ Material: karbon polad 45 (yaygın olaraq istifadə olunur); paslanmayan polad və ya pirinç (mövcud)
√ İstehsal standartı: Eaton kimi qalib
√ Marka: YH; lakin məhsulun bədənində heç bir marka yazılmamışdır
√ Nümunələr: 5pcs'dan az keyfiyyət keyfiyyəti yoxlanılır
JIS NPT Adaptör Çizilməsinə
Texniki məlumatlar cədvəli
| 代号 | 螺纹 əzələ | 尺寸 BOYUTLAR | ||||
| HİSSƏ NO. | E | F | A | B | S1 | L. |
| 1SN-04 | G1 / 4 "X19 | Z1 / 4 "X18 | 15 | 14 | 17 | 35 |
| 1SN-04-02 | G1 / 4 "X19 | Z1 / 8 "X27 | 15 | 10 | 17 | 31 |
| 1SN-04-06 | G1 / 4 "X19 | Z3 / 8 "X18 | 15 | 14 | 19 | 35 |
| 1SN-04-08 | G1 / 4 "X19 | Z1 / 2 "X14 | 15 | 19 | 22 | 41 |
| 1SN-06 | G3 / 8 "X19 | Z3 / 8 "X18 | 16 | 14 | 19 | 36 |
| 1SN-06-04 | G3 / 8 "X19 | Z1 / 4 "X18 | 16 | 14 | 19 | 36 |
| 1SN-06-08 | G3 / 8 "X19 | Z1 / 2 "X14 | 16 | 19 | 22 | 43 |
| 1SN-08 | G1 / 2 "X14 | Z1 / 2 "X14 | 19 | 19 | 22 | 46 |
| 1SN-08-04 | G1 / 2 "X14 | Z1 / 4 "X18 | 19 | 14 | 22 | 41 |
| 1SN-08-06 | G1 / 2 "X14 | Z3 / 8 "X18 | 19 | 14 | 22 | 41 |
| 1SN-08-12 | G1 / 2 "X14 | Z3 / 4 "X14 | 19 | 19.5 | 27 | 48.5 |
| 1SN-12 | G3 / 4 "X14 | Z3 / 4 "X14 | 23 | 19.5 | 30 | 52 |
| 1SN-12-08 | G3 / 4 "X14 | Z1 / 2 "X14 | 23 | 19 | 30 | 52 |
| 1SN-12-16 | G3 / 4 "X14 | Z1 "X11.5 | 23 | 24 | 36 | 58 |
| 1SN-16 | G1 "X11 | Z1 "X11.5 | 25 | 24 | 36 | 60 |
| 1SN-16-12 | G1 "X11 | Z3 / 4 "X14 | 25 | 19.5 | 36 | 55.5 |
| 1SN-20 | G1.1 / 4 "X11 | Z1.1 / 4 "X11.5 | 29 | 25 | 46 | 66 |
| 1SN-24 | G1.1 / 2 "X11 | Z1.1 / 2 "X11.5 | 30 | 25 | 50 | 68 |
| 1SN-32 | G2 "X11 | Z2 "X11.5 | 35 | 29 | 70 | 81 |
1SG9-OG tipli armaturları 90 dərəcə dirsəkli JIS GAS kişi BSP kişi o-ring tənzimlənən studa 60 dərəcə konusdur. 1/4 "-dən 1.1 / 2" ye qədər olan ölçülər YH Hidrolik sistemində tez-tez istehsal olunur. Məlumatlar istinad üçün texniki məlumatlar cədvəlində göstərilmişdir. Müştərilərə, istehsal və xidmətdə qabiliyyətimizi artıra biləcək bəzi təkliflər və ya şərhlər təklif edirik.
√ Part no .: 1SG9-OG (90 ° JIS GAZ Kişi 60 ° BSP Kişi O-ring Ayarlanabilir Stud)
√ Material: Karbon polad (ixtisaslı); Paslanmayan polad və pirinç qəbul edilə bilər
√ Səthi müalicə: Sinklə örtülmüş (ağ və ya sarı); xrom kaplamalı; nikel örtüklü
√ OEM xidməti: nümunələr kimi istehsal üçün mövcuddur; dizayn
√ Nümunələr xidməti: 3 məhsuldan az məhsul keyfiyyətini test etmək üçün pulsuzdur.
BSP O-ring Ayarlanabilir Stud Drawing
Texniki məlumatlar cədvəli
| 代号 | 螺纹 əzələ | 尺寸 BOYUTLAR | ||||
| HİSSƏ NO. | E | F | A | B | S1 | S2 |
| 1SG9-04OG | G1 / 4 "X19 | G1 / 4 "X19 | 27 | 31 | 14 | 19 |
| 1SG9-06OG | G3 / 8 "X19 | G3 / 8 "X19 | 29 | 36 | 17 | 22 |
| 1SG9-08OG | G1 / 2 "X14 | G1 / 2 "X14 | 37 | 43 | 22 | 27 |
| 1SG9-12OG | G3 / 4 "X14 | G3 / 4 "X14 | 43 | 49 | 27 | 32 |
| 1SG9-16OG | G1 "X11 | G1 "X11 | 49 | 53 | 33 | 41 |
| 1SG9-20OG | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 57 | 59 | 44 | 50 |
| 1SG9-24OG | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 59 | 65 | 50 | 55 |
1ST4 seriyası adapter parçaları BSPT kişi tipli tiplər ilə 45 dərəcə dirsəkli JIS GAS kişi 60 dərəcə konusdur. 04-dən 32-ə qədər tam ölçülər gündəlik istehsalımızda iştirak edir. Tədbirlər aşağıda və "texniki məlumatlarda" göstərilir. Tələb olunan maddələr və ölçüləri yoxlamaq və tapmaq üçün davam edə bilərsiniz.
√ Partiya nömrəsi: 1ST4 (45 ° JIS GAS Kişi 60 ° BSPT Kişi iplik növü ilə)
√ Marka: YH; standart Eaton istehsalıdır
√ Fonksiyon: yağ və su kimi mayeləri ötürmək üçün maşınların içərisində birləşən hissələri
√ Materiallar: Dəmir; karbon polad; Paslanmaz polad; digər xüsusi metallar
√ Səthi: Cr + 3; Cr + 6 sink örtülü; xrom kaplamalı
√ Çatdırılma müddəti: sifariş üçün və ya faktura görə 25 gündən az
JIS GAS Dirsəkli Konnektörler Drawing
Texniki məlumatlar cədvəli
| 代号 | 螺纹 əzələ | 尺寸 BOYUTLAR | |||
| HİSSƏ NO. | E | F | A | B | S1 |
| 1ST4-04 | G1 / 4 "X19 | R1 / 4 "X19 | 22 | 22 | 14 |
| 1ST4-04-02 | G1 / 4 "X19 | R1 / 8 "X28 | 22 | 22 | 14 |
| 1ST4-04-06 | G1 / 4 "X19 | R3 / 8 "X19 | 22 | 22 | 17 |
| 1ST4-04-08 | G1 / 4 "X19 | R1 / 2 "X14 | 27 | 27 | 22 |
| 1ST4-06 | G3 / 8 "X19 | R3 / 8 "X19 | 22 | 22 | 17 |
| 1ST4-06-04 | G3 / 8 "X19 | R1 / 4 "X19 | 22 | 22 | 17 |
| 1ST4-06-08 | G3 / 8 "X19 | R1 / 2 "X14 | 27 | 27 | 22 |
| 1ST4-08 | G1 / 2 "X14 | R1 / 2 "X14 | 27 | 27 | 22 |
| 1ST4-08-06 | G1 / 2 "X14 | R3 / 8 "X19 | 27 | 27 | 22 |
| 1ST4-12 | G3 / 4 "X14 | R3 / 4 "X14 | 33 | 33 | 27 |
| 1ST4-12-08 | G3 / 4 "X14 | R1 / 2 "X14 | 33 | 33 | 27 |
| 1ST4-16 | G1 "X11 | R1 "X11 | 37 | 37 | 33 |
| 1ST4-16-12 | G1 "X11 | R3 / 4 "X14 | 37 | 37 | 33 |
| 1ST4-20 | G1.1 / 4 "X11 | R1.1 / 4 "X11 | 40 | 40 | 44 |
| 1ST4-24 | G1.1 / 2 "X11 | R1.1 / 2 "X11 | 47 | 47 | 50 |
| 1ST4-32 | G2 "X11 | R2 "X11 | 55 | 55 | 65 |
AK seriyası parçaları, fabrikamızda gündəlik istehsal edilən JIS metrik kişi 60 ° konus teeidir. Çaplar və detallar ilə əlaqəli ölçülər texniki məlumatlar cədvəlində göstərilir. Hazırlanan əlavələrimiz hazırda Eaton kimi olan Winner istehsal standartına əsaslanır. Fitinqlər həmçinin hidravlik mayelərdə bir çox məşhur standartlara cavab verə bilər.
√ Partiya nömrəsi: AK (JIS metrik kişi 60 dərəcə konus)
√ Türlər: düz parçaları; 45 dərəcə dirsək parçaları; 90 dərəcə dirsək parçaları; üç uça uyğun; xaç
√ Ölçülər: M14-dən M33-ə qədər fabrikamızda istehsal olunacaq
√ Threads: Metrik; JIS metrik; BSP; BSPT; NPT; JIC; ORFS; digərləri
√ Səhmdar və çatdırılma müddəti: bir çox hissəsi səhmdar məhsulları kimi saxlanılır ki, çatdırılma vaxtı qısaldır.
Yüksək standart AK Fitting Drawing
Texniki məlumatlar cədvəli
| 代号 | 螺纹 | BOYUTLAR | |
| HİSSƏ NO. | İDDİ E | A | S1 |
| AK-14 | M14X1.5 | 25 | 14 |
| AK-16 | M16X1.5 | 26 | 17 |
| AK-18 | M18X1.5 | 27.5 | 19 |
| AK-22 | M22X1.5 | 30 | 22 |
| AK-24 | M24X1.5 | 40 | 27 |
| AK-30 | M30X1.5 | 43 | 33 |
| AK-33 | M33X1.5 | 43 | 33 |
1DH4-OG adapter seriyası, 45 dərəcəlik kişi 24 dərəcə ağır tipli tənzimlənən çubuqdır. Yüngül polad yüksək keyfiyyətimizi təmin etmək üçün istehsala qoyulur. Bütün maşınlarımız fabrikamızda keyfiyyətli məhsullar təmin edə biləcəyimiz üçün inkişaf edir. Çizim, nümunələr və ya tələblər təqdim edildikdə ayrıca xüsusi adapter parçaları ilə müştərilərə təmin edə bilərik.
√ Part no .: 1DH4-OG (45 ° Metrik Kişi 24 ° Ağır Tip Ayarlanabilir Stud)
√ Prosesi: təsvirlərə, nümunələrə və dəqiq ölçülərə görə
√ Machines və addımlar: dəqiq CNC torna, punch, sürtünmə mətbuat, freze döymə, möhür və s.
√ Feature: yüksək standart mexanizmi üçün uyğun
√ Çatdırılma: FOB (Ningbo) ən yaxın limandır; bir çox məhsulun istehsal etməsi tələb olunarsa, bir sifariş üçün 30 gündən azdır
Ayarlanabilir Stud Fitinqlər Çizilməsi
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | ||||||
| HİSSƏ NO. | E | F | TUBE OD D1 | A | B | S1 | S2 |
| 1DH4-14-12OG | M14X1.5 | M12X1.5 | 6 | 22 | 30 | 14 | 17 |
| 1DH4-16-14OG | M16X1.5 | M14X1.5 | 8 | 22 | 31 | 17 | 19 |
| 1DH4-18-16OG | M18X1.5 | M16X1.5 | 10 | 24 | 34 | 19 | 22 |
| 1DH4-20-18OG | M20X1.5 | M18X1.5 | 12 | 27 | 37 | 22 | 24 |
| 1DH4-24-22OG | M24X1.5 | M22X1.5 | 16 | 33 | 40 | 27 | 27 |
| 1DH4-30-27OG | M30X2 | M27X2 | 20 | 33 | 48 | 27 | 32 |
| 1DH4-36-33OG | M36X2 | M33X2 | 25 | 37 | 50 | 33 | 41 |
| 1DH4-42-42OG | M42X2 | M42X2 | 30 | 40 | 54 | 44 | 50 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 1DH4-24-22OG / RN. | |||||||
1DB-WD seriyası, 24 dərəcə ağır kişi tipli və BSP mühafizə qapaqlıdır. 04 ilə 24 arasında olan ölçülər YH Hydraulic-də xalq tərəfindən istehsal və satılır. Məhsullar əsasən yüngül poladdan və paslanmayan poladdan ibarətdir. Yüksək həssaslıq CNC istehsalı ilə idarə olunur. Etibarlı bir təchizatçı olaraq, yalnız keyfiyyətli məhsullar təmin etməklə yanaşı yaxşı bir işgüzar əməkdaşlıq yaratmaq üçün də gözəl xidmət göstəririk.
√ Partiya nömrəsi: 1DB-WD (Metrik Kişi 24 ° Ağır Tip; BSP, Tutma Mühərriki ilə)
√ Material: Fitting hissəsi: yüngül polad; Tutqun mühərrik: rezin
√ Tip: üzüklər və qoz-fındıqları ilə tam dəsti satan dəstək
√ MOQ siyasəti: 300PCS-dən 500PCS-ə qədər hər maddə
√ Göndərmə müddəti: FOB (Ningbo) və ya CIF (müştərinin portu) məqbuldur; göndərmə məlumatları bir sifariş üçün (30 gündən az)
Captive Seal Adapter Fitinqlər Drawing
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | |||||
| HİSSƏ NO. | E | F | TUBE OD D1 | A | B | S1 |
| 1DB-14-04WD | M14X1.5 | G1 / 4 "X19 | 6 | 13 | 12 | 19 |
| 1DB-16-04WD | M16X1.5 | G1 / 4 "X19 | 8 | 13.5 | 12 | 19 |
| 1DB-16-06WD | M16X1.5 | G3 / 8 "X19 | 8 | 13.5 | 13.5 | 22 |
| 1DB-18-04WD | M18X1.5 | G1 / 4 "X19 | 10 | 13.5 | 12 | 19 |
| 1DB-18-06WD | M18X1.5 | G3 / 8 "X19 | 10 | 13.5 | 13.5 | 22 |
| 1DB-18-08WD | M18X1.5 | G1 / 2 "X14 | 10 | 13.5 | 16 | 27 |
| 1DB-20-04WD | M20X1.5 | G1 / 4 "X19 | 12 | 13.5 | 12 | 22 |
| 1DB-20-06WD | M20X1.5 | G3 / 8 "X19 | 12 | 13.5 | 13.5 | 22 |
| 1DB-20-08WD | M20X1.5 | G1 / 2 "X14 | 12 | 13.5 | 16 | 27 |
| 1DB-22-08WD | M22X1.5 | G1 / 2 "X14 | 14 | 14 | 16 | 27 |
| 1DB-24-06WD | M24X1.5 | G3 / 8 "X19 | 16 | 14 | 13.5 | 27 |
| 1DB-24-08WD | M24X1.5 | G1 / 2 "X14 | 16 | 14 | 16 | 27 |
| 1DB-24-12WD | M24X1.5 | G3 / 4 "X14 | 16 | 14 | 18.5 | 32 |
| 1DB-30-12WD | M30X2 | G3 / 4 "X14 | 20 | 18 | 18.5 | 32 |
| 1DB-42-20WD | M42X2 | G1.1 / 4 "X11 | 30 | 20 | 20.5 | 50 |
| 1DB-52-24WD | M52X2 | G1.1 / 2 "X11 | 38 | 22 | 23 | 55 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 1DB-14-04WD / RN. | ||||||
6C seriyası, kişi 24 dərəcə işıq tipli toplu adapter parçaları metrikdir. 6C növləri ilə müqayisədə, 6D seriyası ağır növlərdir. Hamısı YH Hidrolikdə tapıla bilər. Bizim adapter parçaları yumşaq poladdan hazırlanmışdır. Lakin müştərilərin tələblərinə digər material məhsulları təklif edə bilərik.
√ Part no .: 6C (Metrik Kişi 24 ° Light Tip Bulkhead)
√ Ölçüləri: M12-dən M52-ə; Daha böyük və ya kiçik olanlar üçün satışa məsləhətləşin.
√ Növü: kəsici və ya fındıq kəsmə və ya satış olmadan satmaq mümkündür.
√ Keyfiyyət: yüksək həssas istehsal; yaxşı dolu; materialın ən yaxşı keyfiyyəti (karbon çeliği)
√ Standard: Winner (Eaton kimi); digər standart məhsullar bizimlə yoxlamaq üçün no.s hissəsinə ehtiyac duyur.
√ Paket: plastik örtüklü karton; plastik örtüklü taxta qutu
Metrik Bulkhead Konnektorları Çizim
Texniki məlumatlar cədvəli
| BOYUTLAR | ||||
| HİSSƏ NO. | İDDİ E | TUBE OD D1 | A | S1 |
| 6C-12 | M12X1.5 | 6 | 11 | 12 |
| 6C-14 | M14X1.5 | 8 | 13 | 14 |
| 6C-16 | M16X1.5 | 10 | 13.5 | 17 |
| 6C-18 | M18X1.5 | 12 | 13.5 | 19 |
| 6C-22 | M22X1.5 | 15 | 14 | 24 |
| 6C-26 | M26X1.5 | 18 | 14 | 27 |
| 6C-30 | M30X2 | 22 | 18 | 32 |
| 6C-33 | M33X2 | 25 | 18 | 36 |
| 6C-45 | M45X2 | 35 | 19 | 46 |
| 6C-52 | M52X2 | 42 | 19 | 55 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 6C-14RN. Üzük və fındıq kəsmə ilə sifariş edərsə, "LN" nüsxəsini əlavə edin. Məsələn, "6C-14LN" | ||||
1QT9 seriyası konnektorlar BSPT kişi iplikli 90 dərəcə kişi 74 ° konusdur. YH, etibarlı istehsalçı və hidrolik adapter parçaları satıcısıdır. Məhsullarımız kənd təsərrüfatı maşınları, avtomobil, tikinti, mühəndislik maşınları və s. Tətbiq olunur. Məhsullar yüksək təzyiqli dayanıqlı və düz yerüstü ilə işləyir.
√ Partiya nömrəsi: 1QT9 (90 Dərəcə Metrik Kişi 74 dərəcə Konus və BSPT Kişi)
√ Standart: Winner (Eaton) istehsal standartı
√ Çatdırılma vaxtı: 45 gündən az olmayaraq böyük və ya kiçik bir sifariş.
√ Avadanlıqlar: CNC maşınları; avtomatik torna; əl torna dəyirmanı; mövzuya yuvarlanan maşın; tıqqıltı qazma maşınları; boru dirsəkləmə maşını; və s.
√ Nümunələr xidməti: 5 dəqədən az keyfiyyət keyfiyyəti yoxlanılır.
BSPT Kişi Adapter Konnektorları Çizim
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | ||||
| HİSSƏ NO. | E | F | A | B | S1 |
| 1QT9-12-02 | M12X1.5 | R1 / 8 "X28 | 26.5 | 23.5 | 11 |
| 1QT9-12-04 | M12X1.5 | R1 / 4 "X19 | 29 | 27 | 14 |
| 1QT9-14-02 | M14X1.5 | R1 / 8 "X28 | 29 | 27 | 14 |
| 1QT9-14-04 | M14X1.5 | R1 / 4 "X19 | 29 | 27 | 14 |
| 1QT9-16-04 | M16X1.5 | R1 / 4 "X19 | 30 | 28 | 17 |
| 1QT9-16-06 | M16X1.5 | R3 / 8 "X19 | 30 | 28 | 17 |
| 1QT9-16-08 | M16X1.5 | R1 / 2 "X14 | 37 | 37 | 22 |
| 1QT9-18-04 | M18X1.5 | R1 / 4 "X19 | 33 | 33 | 19 |
| 1QT9-18-06 | M18X1.5 | R3 / 8 "X19 | 33 | 33 | 19 |
| 1QT9-22-06 | M22X1.5 | R3 / 8 "X19 | 37 | 37 | 22 |
| 1QT9-22-08 | M22X1.5 | R1 / 2 "X14 | 37 | 37 | 22 |
| 1QT9-27-08 | M27X1.5 | R1 / 2 "X14 | 43 | 43 | 27 |
| 1QT9-27-12 | M27X1.5 | R3 / 4 "X14 | 43 | 43 | 27 |
| 1QT9-27-16 | M27X1.5 | R1 "X11 | 52 | 47 | 33 |
| 1QT9-30-12 | M30X2 | R3 / 4 "X14 | 52 | 47 | 33 |
| 1QT9-36-16 | M36X2 | R1 "X11 | 52 | 47 | 33 |
| 1QT9-39-16 | M39X2 | R1 "X11 | 59 | 54 | 44 |
| 1QT9-42-20 | M42X2 | R1.1 / 4 "X11 | 59 | 54 | 44 |
| 1QT9-45-16 | M45X2 | R1 "X11 | 60 | 57 | 50 |
| 1QT9-45-20 | M45X2 | R1.1 / 4 "X11 | 60 | 57 | 50 |
| 1QT9-45-24 | M45X2 | R1.1 / 2 "X11 | 60 | 57 | 50 |
1C seriyası, ölçüləri M12-dən M52-ə qədər olan ölçülü 24 dərəcə kişi işıq növüdür. YH, hər hansı bir burrs və kəskin kənarları əyləc olmadan başa çatdırılmış hidravlik adapter parçaların tam maddələrini təqdim edir. OEM xidmətini təsvirlər, nümunələr və ya təqdim olunmuş tələblər ilə təmin edə bilərik.
√ Part no .: 1C (Metrik Kişi 24 dərəcə işıq növü)
√ üstünlükləri: rəqabətli qiymətlər; etibarlı keyfiyyət; Düzgün səthin yüksək dərəcəsi
√ Kaplama: sink örtüklü; xrom kaplamalı; rəssamlıq; digərləri
√ Standard: Winner (Eaton) istehsalına əsaslanır
√ Təzyiq: 16Mpa-dan 63Mpa-a qədər
Metrik Kişi Light Türü Çizim
Texniki məlumatlar cədvəli
| BOYUTLAR | |||||
| HİSSƏ NO. | İDDİ E | TUBE OD D1 | A | S1 | L. |
| 1C-12 | M12X1.5 | 6 | 11 | 12 | 28 |
| 1C-14 | M14X1.5 | 8 | 13 | 14 | 32 |
| 1C-16 | M16X1.5 | 10 | 13.5 | 17 | 33 |
| 1C-18 | M18X1.5 | 12 | 13.5 | 19 | 33 |
| 1C-22 | M22X1.5 | 15 | 14 | 24 | 35 |
| 1C-26 | M26X1.5 | 18 | 14 | 27 | 38 |
| 1C-30 | M30X2 | 22 | 18 | 32 | 47 |
| 1C-33 | M33X2 | 25 | 18 | 36 | 47 |
| 1C-45 | M45X2 | 35 | 19 | 46 | 51 |
| 1C-52 | M52X2 | 42 | 19 | 55 | 55 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 1C-22RN. | |||||
1K seriyası adapter parçaları, JIS metrik kişi 60 dərəcə konus iplik tiplidir. JIS metrik iplik tipi olan Yapon Sənaye Standartı üçün qısadır. Gündəlik istehsal edilən ölçülər texniki məlumatlar üzrə detal spesifikasiyalarla göstərilib. YH həmçinin nümunələri və ya təsvirləri ilə xüsusi yönümlü adapterləri salamlayır.
√ Part no .: 1K (JIS Metrik Kişi 60 dərəcə konus)
√ Səthi müalicə: Trivalent gümüş sink; Trivalent sarı sink; Hexavalent sarı sink; Xrom plitə; Elektrik-polish, və s
√ Təftiş: paketdən əvvəl 100%
√ üstünlük: rəqabətli qiymət; Etibarlı keyfiyyət; Güclü təchizat qabiliyyəti; Mükəmməl yerüstü
√ Çatdırılma: Yenidən hazırlanmış məhsullar üçün 25 gündür
JIS Metrik Kişi Adaptörleri Çizim
Texniki məlumatlar cədvəli
| BOYUTLAR | |||||
| HİSSƏ NO. | İDDİ E | A | B | S1 | L. |
| 1K-14 | M14X1.5 | 17 | 17 | 17 | 40 |
| 1K-16 | M16X1.5 | 18 | 18 | 17 | 42 |
| 1K-18 | M18X1.5 | 18 | 18 | 19 | 42 |
| 1K-20 | M20X1.5 | 20 | 20 | 22 | 48 |
| 1K-22 | M22X1.5 | 20 | 20 | 24 | 48 |
| 1K-24 | M24X1.5 | 21.5 | 21.5 | 27 | 53 |
| 1K-30 | M30X1.5 | 26 | 26 | 32 | 63 |
| 1K-33 | M33X1.5 | 30 | 30 | 36 | 71 |
| 1K-36 | M36X1.5 | 33 | 33 | 41 | 78 |
| 1K-42 | M42X1.5 | 36 | 36 | 46 | 85 |
Metrik adapter parçaları 1DO seriyası, 24 dərəcə ağır tipli kişi və SAE kişi o-ring tipli iplik növlərini əks etdirir. YH, Winner istehsal standartına əsaslanan metrik adapter aparatlarının aparıcı istehsalçısıdır. Tam mühəndislik imkanları ilə, YH, xüsusi metrik fraqmentləri və hose komplektlərini orijinal avadanlıq standartlarına uyğunlaşdırır.
√ Part no .: 1DO (SAE kişi o-ring iplikli 24 dərəcə ağır kişi növü)
√ Marka: YH; Hər hansı bir logo məhsulları tələb olunursa, bizə e-poçt göndərin
√ Ölçülər: texniki məlumatlar üzrə göstərilən göstəricilər standartdır. Lakin ölçülü fərqlər üçün sorğu siyahısına diqqət yetirin
√ Çatdırılma vaxtı: 15 gün ərzində; faktura göstərildiyi kimi
√ Ən yaxın liman: Ningbo, Çin
SAE O-ring Hortum Bağlayıcıları Çizim
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | ||||||
| HİSSƏ NO. | E | F | TUBE OD D1 | A | B | S1 | L. |
| 1DO-16-04 | M16X1.5 | U7 / 16 "X20 | 8 | 13.5 | 10 | 17 | 29 |
| 1DO-18-06 | M18X1.5 | U9 / 16 "X18 | 10 | 13.5 | 12 | 19 | 31 |
| 1DO-20-06 | M20X1.5 | U9 / 16 "X18 | 12 | 13.5 | 12 | 22 | 33 |
| 1DO-20-08 | M20X1.5 | U3 / 4 "X16 | 12 | 13.5 | 12 | 24 | 32 |
| 1DO-24-08 | M24X1.5 | U3 / 4 "X16 | 16 | 14 | 12 | 24 | 32 |
| 1DO-24-10 | M24X1.5 | U7 / 8 "X14 | 16 | 14 | 13.5 | 27 | 37 |
| 1DO-30-08 | M30X2 | U3 / 4 "X16 | 20 | 18 | 12 | 32 | 41 |
| 1DO-30-10 | M30X2 | U7 / 8 "X14 | 20 | 18 | 13.5 | 32 | 42 |
| 1DO-30-12 | M30X2 | U1.1 / 16 "X12 | 20 | 18 | 16 | 32 | 45 |
| 1DO-42-16 | M42X2 | U1.5 / 16 "X12 | 30 | 20 | 17 | 46 | 50 |
| 1DO-42-20 | M42X2 | U1.5 / 8 "X12 | 30 | 20 | 18 | 50 | 55 |
| 1DO-52-20 | M52X2 | U1.5 / 8 "X12 | 38 | 22 | 18 | 55 | 57 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 1DO-24-10RN. | |||||||
Bölmə no. BC adapterləri saxta və karbon çeliğinden hazırlanır. Onlar üçdəki örtüklə və dəyərlə başa çatmışdır. Məhsullar toqquşma və nəmlənmə qarşısını almaq üçün yaxşı qablaşdırılır. Adaptörler CNC maşınları tərəfindən yüksək dərəcədə hamar işləmə və lazımi tolerantlıq səviyyəsini saxlaya bilir. Çizimler və ya nümunələr təmin edildikdə, YH müştərilərə uyğun məhsullar qəbul edir.
√ Partiya No .: BC (Metrik qadın 24 dərəcə metrik kişi 24 dərəcə ağır növü çiynə ilə)
√ Tip: kəsici üzük və fındıq ilə adapterin bütün dəsti sifarişlənə bilər
√ Material: karbon polad; Paslanmaz polad
√ Ölçülər: məşhur istehsal ölçüləri texniki məlumatlar masasında göstərildi; digərləri də salamlayırlar
√ MOQ: 300pcs bir maddə
√ Nümunə: 5 ədəddən az olan səhmdar şərtlərinə əsasən pulsuzdur
Metrik Qadın Hose Tee Drawing
Texniki məlumatlar cədvəli
| İDDİ | TUBE OD | BOYUTLAR | ||||||
| HİSSƏ NO. | E | F | D1 | D2 | A | C | S1 | S2 |
| BC-12 | M12X1.5 | M12X1.5 | 6 | 6 | 25 | 2 | 14 | 17 |
| BC-14 | M14X1.5 | M14X1.5 | 8 | 8 | 25 | 2 | 14 | 19 |
| BC-16 | M16X1.5 | M16X1.5 | 10 | 10 | 26 | 2 | 17 | 22 |
| BC-18 | M18X1.5 | M18X1.5 | 12 | 12 | 27.5 | 2.5 | 19 | 24 |
| BC-22 | M22X1.5 | M22X1.5 | 15 | 15 | 30 | 3 | 22 | 27 |
| BC-26 | M26X1.5 | M26X1.5 | 18 | 18 | 35 | 3.5 | 24 | 32 |
| BC-30 | M30X2 | M30X2 | 22 | 22 | 40 | 3.5 | 27 | 36 |
| BC-36 | M36X2 | M36X2 | 28 | 28 | 43 | 4 | 33 | 41 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: BC-30RN. | ||||||||
1CO9-OG SAE kişi tənzimlənən qıvrım dişləri ilə 90 dərəcə dirsək metrlik kişi. Həmçinin müvafiq kəsici üzük və qoz ilə uyğun olan bütün set ilə istehsal edilə bilər. YH sızanaqsız həllər təmin edən fitinqlər təklif edir. Parçaları ümumiyyətlə bir hortum qurğusunu bir port və ya adapterə birləşdirir və SAE, ISO və JIS standartlarının sənaye spesifikasiyası tələblərini yerinə yetirmək və ya yerinə yetirmək üçün istehsal olunur.
√ Partiya No .: 1CO9-OG (SAE kişi tənzimlənən qıvrım dişləri ilə 90 dərəcə kişi 24 dərəcə işıq növü)
√ Səth müalicəsi: Trivalent Gümüş sink, Trivalent Sarı sink, Hexavalent sarı sink, Krom plitəsi, Elektrik-polish
√ üstünlük: yüksək keyfiyyət, mükəmməl səthin bitməsi, hamar görünüş, standart tolerantlıq.
√ Sertifikat: ISO9001: 2008
√ OEM: Mövcuddur
√ Çatdırılma: 10 gün ərzində (maddələr və miqdarlara əsasən)
Dirsək Kişi Ayarlanabilir Stud Drawing
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | ||||||
| HİSSƏ NO. | E | F | TUBE OD D1 | A | B | S1 | S2 |
| 1CO9-12-04OG | M12X1.5 | U7 / 16 "X20 | 6 | 27 | 27.2 | 14 | 17 |
| 1CO9-14-06OG | M14X1.5 | U9 / 16 "X18 | 8 | 29 | 31.8 | 17 | 19 |
| 1CO9-16-06OG | M16X1.5 | U9 / 16 "X18 | 10 | 29 | 33.3 | 17 | 19 |
| 1CO9-18-08OG | M18X1.5 | U3 / 4 "X16 | 12 | 32 | 37.5 | 19 | 24 |
| 1CO9-22-08OG | M22X1.5 | U3 / 4 "X16 | 15 | 37 | 44 | 22 | 27 |
| 1CO9-22-10OG | M22X1.5 | U7 / 8 "X14 | 15 | 37 | 39.5 | 22 | 24 |
| 1CO9-26-12OG | M26X1.5 | U1.1 / 16 "X12 | 18 | 43 | 51 | 27 | 32 |
| 1CO9-30-12OG | M30X2 | U1.1 / 16 "X12 | 22 | 43 | 53.5 | 27 | 32 |
| 1CO9-36-16OG | M36X2 | U1.5 / 16 "X12 | 28 | 49 | 57.5 | 33 | 41 |
| 1CO9-45-20OG | M45X2 | U1.5 / 8 "X12 | 35 | 57 | 63 | 44 | 50 |
| 1CO9-52-20OG | M52X2 | U1.7 / 8 "X12 | 42 | 59 | 70.5 | 50 | 55 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 1CO9-12-04OG / RN. | |||||||
Metrik adapter uyğunlaşma 2E9 metrik qadın iplik ilə 90 dərəcə metrik kişi o-ring iplik yerinə deyil. YH, həmçinin BSPP, BSPT, JIS, JIC, NPT və s. Kimi müxtəlif mövzu tipləri istehsal etməklə məşğuldur. Biz yaxşı işləyən komanda, yüksək keyfiyyətli səhmdar məhsulların geniş seçimi ilə müştərilərə sürətli və güzəştli xidmət göstərməkdə özümüzü qürur duyuruq .
√ Part no .: 2E9 (90 dərəcə metrik kişi o-ring metrik qadın iplikləri)
√ Səthi müalicə: Cr3 xrom kaplamalı; sink örtüklü (sarı, ağ); nikel örtüklü
√ Avantajı: Toxumaq və çirkləri olmayan düz yüzey; yüksək dəqiqlikli istehsal; tez çatdırılma; nümunələr kimi səhmdar məhsullar mövcuddur
√ Xüsusi yönümlü xidmət: Müştərilərin təsvirlərinə və ya nümunələrinə qeyri-standart məhsullar
√ Qablaşdırma: Karton paketindən sonra çatdırılma qutusu və ya palet
Metrik Kişi O-ring Fitinqlər Drawing
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | |||||
| HİSSƏ NO. | E | F | A | C | S1 | S2 |
| 2E9-14 | M14X1.5 | M14X1.5 | 29 | 9 | 14 | 19 |
| 2E9-16 | M16X1.5 | M16X1.5 | 30 | 9.5 | 17 | 22 |
| 2E9-18 | M18X1.5 | M18X1.5 | 33 | 9.5 | 19 | 24 |
| 2E9-22 | M22X1.5 | M22X1.5 | 37 | 10 | 22 | 27 |
| 2E9-27 | M27X1.5 | M27X1.5 | 41 | 10.5 | 27 | 32 |
| 2E9-30 | M30X1.5 | M30X1.5 | 49 | 11.5 | 33 | 36 |
| 2E9-36 | M36X2 | M36X2 | 47 | 13.5 | 33 | 41 |
| 2E9-39 | M39X2 | M39X2 | 57 | 13.5 | 44 | 46 |
| 2E9-45 | M45X2 | M45X2 | 55 | 15.5 | 44 | 55 |
| 2E9-52 | M52X2 | M52X2 | 59 | 17.5 | 55 | 60 |
Bölmə no. 1CH9-OG, 90 ° metrlik kişi 24 ° işıq tipli tənzimlənən damarlı adapterlərdir. Texniki məlumatlarda göstərilən bir çox ölçüdədir. Digər ölçülər üçün isə YH müştərilərimizi satışlarımız ilə əlaqə saxlamağı xahiş edir. 1CH9-OG, Viton'un müvafiq ölçüləri ilə başa çatdıqdan sonra "OG" nin hər bir hissəsi niyə qoyduğunu soruşdu. Adapterlər sink, xrom, nikel və s.
√ Part no .: 1CH9-OG (90 dərəcə metrlik kişi 24 dərəcə LT tənzimlənən çıraq)
√ İstehsal prosesi: maddi hazırlıq; alət torna işlənməsi; CNC maşın edilməsi; burrs və çirkləri çıxarmaq; örtük; ölçüləri və miqdarlarını yoxlamaq; qablaşdırma; sifariş vermək
√ xüsusiyyət: yüksək dəqiqlik; yüksək səviyyəli düz bitirmə; ixtisaslı tolerantlıq
√ üstünlük: yaxşı keyfiyyət; rəqabətli qiymət; gözəl xidmət
Dirsekli Hidravlik Adaptör Çizim
Texniki məlumatlar cədvəli
| İDDİ | BOYUTLAR | ||||||
| HİSSƏ NO. | E | F | TUBE OD D1 | A | B | S1 | S2 |
| 1CH9-12-10OG | M12X1.5 | M10X1 | 6 | 27 | 26.5 | 14 | 14 |
| 1CH9-14-12OG | M14X1.5 | M12X1.5 | 8 | 27 | 32 | 14 | 17 |
| 1CH9-16-14OG | M16X1.5 | M14X1.5 | 10 | 29 | 34 | 17 | 19 |
| 1CH9-18-16OG | M18X1.5 | M16X1.5 | 12 | 32 | 36 | 19 | 22 |
| 1CH9-22-18OG | M22X1.5 | M18X1.5 | 15 | 37 | 39.5 | 22 | 24 |
| 1CH9-26-22OG | M26X1.5 | M22X1.5 | 18 | 43 | 43.5 | 27 | 27 |
| 1CH9-30-27OG | M30X2 | M27X2 | 25 | 43 | 50 | 27 | 32 |
| 1CH9-36-33OG | M36X2 | M33X2 | 28 | 49 | 54 | 33 | 41 |
| Qeyd: Adaptörün kəsici üzük və qoz ilə tam şəkildə sifariş vermək istəyirsinizsə, "RN" nüsxəsini bizim nömrəimizə əlavə etmək lazımdır. Məsələn: 1CH9-22-18OG / RN. | |||||||
