28611 JIS qadın fitinqlər 30 dərəcə oturacaq və ikiqat altıbucaqlıdır. Yığma istehsalının tam prosesi xammalın kəsilməsindən, qabaq qablaşdırma üçün YH Hydraulic-də keçirilə bilər. YH armaturları, təzyiqsiz və çirkləri olmayan düz yüzeylidir. Fitinqlər müfəttişlər tərəfindən dörd dəfə yoxlanılır.
Ətraflı məlumat
√ Part no .: 28611 (JIS Metrik Qadın 60 dərəcə oturacaqlı, ikiqat altıbucaqlı)
√ Mövzular: JIS, JIC, Metrik, BSP, BSPT, NPT (qadın və kişi)
√ Ölçülər: 04-dən 24-ə qədər (ən çox hortumlar üçün)
√ Tip: Düz, 45 dərəcə Dirsek, 90 dərəcə Dirsek
√ Xüsusi təyinatlı xidmət: təsvirlərə və ya verilən nümunələrə görə istehsal etsin

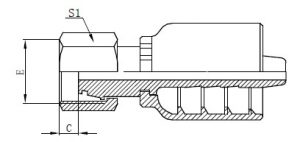

Çizim
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | |||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S1 | S2 |
| 28611-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 19 |
| 28611-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 22 |
| 28611-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 24 |
| 28611-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 27 |
| 28611-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 32 |
| 28611-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 36 |
| 28611-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 41 |
| 28611-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 46 |
| 28611-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 55 |
30511-ci maddə, o-üzük üzlü, 24 dərəcə koni ağır növüdür. Qeyri-bükülməz uyğun bir növüdür. Müvafiq tip 20511-dir. 30511 fitinqlər dünya miqyasında bir marka olan Winner istehsalına standartdır. YH Hydraulic-dən fitinqlər dağ-mədən maşınları, hidravlik maşınlar, izlər və s. Kimi müxtəlif maşınlarda istifadə edilə bilər.
Ətraflı məlumat
√ Part no .: 30511 (Metrik Qadın 24 ° Konnektikli O-ring ilə DIN3853 Qeyri-kıvrımlı tip)
√ Thread növləri: Metrik; Komatsu metrik; BSP; JIC; NPT. (Əsas mövzuları əhatə edir)
√ Material: Pirinç; Karbon polad; Paslanmaz polad
√ MOQ: səhmdarların MOQ tələbləri yoxdur. Yeni istehsal olunan məhsullar MNK-yə qiymətlərin kəsilməsinə ehtiyac duyur
√ Stok: 30511 ölçüləri əsasən səhm üçün hazırdır
√ Nümunələr: Səhmdar məhsullar əsasən nümunələr üçündür. Yeni istehsal edilən məhsullar günlərdir və pulsuzdur
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE.OD | C | S |
| 30511-14-04 | M14x1.5 | 6 | 4 | 6 | 2 | 17 |
| 30511-16-04 | M16x1.5 | 6 | 4 | 8 | 2 | 19 |
| 30511-18-04 | M18x1.5 | 6 | 4 | 10 | 2 | 22 |
| 30511-18-05 | M18x1.5 | 8 | 5 | 10 | 2 | 22 |
| 30511-20-05 | M20x1.5 | 8 | 5 | 12 | 3 | 24 |
| 30511-20-06 | M20X1.5 | 10 | 6 | 12 | 3 | 24 |
| 30511-22-06 | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08 | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10 | M30X2 | 16 | 10 | 20 | 3.4 | 36 |
| 30511-30-12 | M30X2 | 20 | 12 | 20 | 3.5 | 36 |
| 30511-36-12 | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 | M362 | 22 | 14 | 25 | 3 | 41 |
| 30511-36-16 | M36X2 | 25 | 16 | 25 | 3 | 41 |
| 30511-42-16 | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20 | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24 | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
10211 seriyası o-üzük mühür üzlü JB metrik kişi ipidir. 10211 seriyası armatur bir və ya iki polad tel örgülü hortumlar üçün uygundur. Spiral hortumlar ilə təchiz olunmaq üçün 10212 seriyası armatur sizin seçiminizdir. YH, müştərilərə ən yaxşı maddi keyfiyyət və yaxşı hazırlanmış parçaları ilə təmin etməkdə təkid edir. Həm də potensial və əməkdaşlıq edən müştərilərə etibarlı xidmət göstəririk.
Ətraflı məlumat
√ Partiya nömrəsi: 10211 (JB Metrik Kişi O-ring Seal)
√ üstünlük: mükəmməl səth; burrs və çirkləri olmayan hamarlıq
√ Ölçülər: Müxtəlif fitting ölçüləri müvafiq hidrolik hortumlara tətbiq edilir
√ Keyfiyyət: Winner (Eaton) standartına əsaslanaraq; ən keyfiyyətli material; yaxşı dolu; ISO sertifikatı
√ Nümunələr siyasəti: pulsuz nümunələr keyfiyyət üçün sınaqdan keçirilə bilər
√ Digər maddələr: "Broşurun Yükləmə (PDF)" düyməsinə görə bilərsiniz
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S |
| 10211-14-04 | M14X1.5 | 6 | 4 | 11 | 17 |
| 10211-16-05 | M16X1.5 | 8 | 5 | 11 | 19 |
| 10211-18-06 | M18X1.5 | 10 | 6 | 11 | 22 |
| 10211-22-08 | M22X1.5 | 12 | 8 | 12 | 27 |
| 10211-27-10 | M27X1.5 | 16 | 10 | 13 | 32 |
| 10211-30-12 | M30X1.5 | 20 | 12 | 14 | 36 |
| 10211-36-14 | M36X2 | 22 | 14 | 16 | 41 |
| 10211-39-16 | M39X2 | 25 | 16 | 18 | 46 |
| 10211-45-20 | M45X2 | 32 | 20 | 20 | 55 |
| 10211-52-24 | M52X2 | 40 | 24 | 22 | 60 |
28691 seriyası parçaları 90 dərəcə JIS metrik qadın 60 dərəcə konus kreslosudur. Ümumi danışma, 28691 ədəd ikiqat hex ilə bitir. Bununla yanaşı, müştərilərin tələblərinə bir hex kimi baxa bilərlər, çünki satış qiymətləri rəqabət qabiliyyətinə malikdir, beləliklə maddi xərcləri azalda bilər. 04-dən 24-yə qədər olan ölçülər fabrikimizdə populyar şəkildə istehsal olunur.
Ətraflı məlumat
√ Part no .: 28691 (90 ° JIS Metrik Qadın 60 ° Konik oturacaq)
√ Tip: Tek qoz və ya ikiqat hex, həm də fabrikamızda mövcuddur
√ Material: karbon çeliği; Paslanmaz polad
√ Kaplama: ağ sink şəklində; sarı sink şəklində; xrom kaplama (gümüş)
√ Qiymətlər: Qiymətləndirilən qiymətlər MOQ tələblərimizə əsaslanır (300PCS bir maddə)
√ Mənşə: Ningbo, Çin
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | |||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S1 | H |
| 28691-14-04 | M14X1.5 | 6 | 4 | 12 | 19 | 38.2 |
| 28691-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 | 44 |
| 28691-18-06 | M18X1.5 | 10 | 6 | 11 | 24 | 46.4 |
| 28691-22-08 | M22X1.5 | 12 | 8 | 14 | 27 | 52.5 |
| 28691-24-10 | M24X1.5 | 16 | 10 | 13.5 | 32 | 59 |
| 28691-30-12 | M30X1.5 | 22 | 12 | 20 | 36 | 68.5 |
| 28691-33-16 | M33X1.5 | 25 | 16 | 20.5 | 41 | 76 |
| 28691-36-20 | M36X1.5 | 32 | 20 | 20.5 | 46 | 90 |
| 28691-42-24 | M42X1.5 | 40 | 24 | 18.5 | 55 | 103 |
18611 seriyası, Komatsu standartına əsaslanan JIS metrik kişi 60 dərəcə koni oturacaqdır. Komatsu kiçik bir şam ağacı deməkdir Yapon bir yerli ad. 18611 seriyası fitinqlər xalq tərəfindən ən çox tələblərə cavab verən YH Hydraulic-də istehsal olunur. 18611 hissəsi düz səth, standart tolerantlıq və yüksək həssaslıqla başa çatdırılmışdır.
Ətraflı məlumat
√ Part no .: 18611 (JIS metrik kişi 60 dərəcə koni oturacaq)
√ İlgili məhsullar: 28611 (qadın növü); 28641 (qadın 45 dərəcə dirsək); 28691 (qadın 90 dərəcə dirsək)
√ 28611 uyğun şlanqlar: 1SN (R1) hortumu; 2SN (R2) hortumu; R16 hortumu; R17 hortumu; R12 / 4SH / R13 hortumlar; Təzyiqli yuma hortumu
√ MOQ siyasəti: Yenidən istehsal olunan məhsullar üçün 300-500 ədəd maddələr.
√ Nümunələr: 5pcs'dan az keyfiyyət səviyyəmizi yoxlamaq üçün pulsuzdur.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S1 |
| 18611-14-04 | M14X1.5 | 6 | 4 | 17 | 17 |
| 18611-16-05 | M16X1.5 | 8 | 5 | 18 | 19 |
| 18611-18-06 | M18X1.5 | 10 | 6 | 18 | 22 |
| 18611-22-08 | M22X1.5 | 12 | 8 | 20 | 24 |
| 18611-24-10 | M24X1.5 | 16 | 10 | 21.5 | 27 |
| 18611-30-12 | M30X1.5 | 22 | 12 | 26 | 32 |
| 18611-33-16 | M33X1.5 | 25 | 16 | 30 | 36 |
| 18611-36-20 | M36X1.5 | 32 | 20 | 33 | 46 |
| 18611-42-24 | M42X1.5 | 40 | 24 | 36 | 50 |
20111 parçaları, YH Hidrolik sistemində tez-tez istehsal olunan metrik qadın çox mühit növləridir. 20111 növləri hidravlik sahədə geniş istifadə olunur və əsasən Rusiya və Yaxın Şərqə ixrac olunur. Armatürlerimiz, müştərilərin daha yüksək keyfiyyətə olan tələbatlarını geniş şəkildə təmin edə biləcək yüksək keyfiyyətli və aşağı qiymətlərdir. Və təqdim olunan nümunələr, təsvirlər və ya tələblər ilə OEM xidmətini təmin edə bilərik.
Ətraflı məlumat
√ Partiya nömrəsi: 20111 (Metrik Qadınlar Multisional)
√ Ölçülər: texniki masada göstərilən 20111 fitinqlərinin tam çeşidini təmin edirik.
√ Image: 20111 formasının təsvirləri yalnız istinad üçündür. 20111 fitinqlərinin sizin tələbləriniz olduğundan əmin olmaq üçün "Texniki məlumatlar cədvəlini" ziyarət edin.
√ Bizim üstünlük: Fabrika qiyməti; tez çatdırılma; keyfiyyət təmin edildi
√ MOQ: 20111 tipi üçün heç bir məhdudiyyət yoxdur.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S |
| 20111-12-02 | M12X1.25 | 4 | 2 | 5 | 17 |
| 20111-14-04 | M14X1.5 | 6 | 4 | 5 | 19 |
| 20111-16-05 | M16X1.5 | 8 | 5 | 6 | 22 |
| 20111-18-06 | M18X1.5 | 10 | 6 | 5.5 | 24 |
| 20111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 20111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 20111-30-12 | M30X1.5 | 20 | 12 | 5.5 | 36 |
| 20111-36-14 | M36X2 | 22 | 14 | 5.5 | 41 |
| 20111-39-16 | M39X2 | 25 | 16 | 5.5 | 46 |
| 20111-45-20 | M45X2 | 32 | 20 | 6.5 | 55 |
| 20111-52-24 | M52X2 | 40 | 24 | 5.5 | 60 |
20231 ədəd 30 dərəcə GB ölçülü qadın yastı oturacaqdır. YH, GB metrik qadın parçaları istehsalında və təchizatında öncüdür. 20231 fitinqlər oksidləşmədən qorumaq üçün sink və ya xrom ilə örtülmüşdür. 20231 ədəd armatur, çatdırılma zamanı toqquşmanın qarşısını ala biləcək yaxşı qablaşdırılır.
Ətraflı məlumat
√ Partiya nömrəsi: 20231 (30 ° GB Metrik Qadın Düz Oturacaq)
√ İlgili maddələr: 20241 (45 dərəcə dirsək); 20291 (90 dərəcə dirsək); 20211 (Düz)
√ Avantajı: Düzgün səthi bitirmək; zəruri tolerantlıq; Keyfiyyətli nəzarət; Problem həll xidməti
√ Göndərmə müddəti: CIF (müştəriyə tələb olunan liman); FOB (Ningbo); FCA; CFR (müştərinin tələb olunan limanı)
√ OEM xidməti: mövcuddur
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | |||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | H | S |
| 20231-14-04 | M14X1.5 | 6 | 4 | 9 | 18.8 | 19 |
| 20231-16-05 | M16X1.5 | 8 | 5 | 9.5 | 20 | 22 |
| 20231-18-06 | M18X1.5 | 10 | 6 | 9.5 | 21.4 | 24 |
| 20231-22-08 | M22X1.5 | 12 | 8 | 9.5 | 24.2 | 27 |
| 20231-27-10 | M27X1.5 | 16 | 10 | 10.5 | 26.8 | 32 |
| 20231-30-12 | M30X1.5 | 20 | 12 | 12.5 | 30 | 36 |
| 20231-39-16 | M39X2 | 25 | 16 | 13.5 | 31 | 46 |
| 20231-45-20 | M45X2 | 32 | 20 | 15.5 | 36.5 | 55 |
| 20231-52-24 | M52X2 | 40 | 24 | 17.5 | 36.5 | 60 |
Hose fitting 30111 metrik qadın çox möhürlənmiş iplik tiplidir. 30111 armaturları hidravlik maye əlaqələrində geniş istifadə olunan qıvrımsız tiplərdir. Və qıvrılmış tip tələb olunarsa, 20111 növünə baxın və ya ətraflı məlumat üçün bizə müraciət edin. YH, 8 ildən artıqdır ki, hidrolik sahədə peşəkar istehsalçı və etibarlı təchizatçıdır. İstənilən oxşar məhsullar tələb olunarsa, biz YH sizin üçün doğru seçim olduğuna inanırıq.
Ətraflı məlumat
√ Part no .: 30111 (Metrik Qadın Multi-mühür)
√ Növü: 20111 (Kəskin tip); 30111 (qeyri-crimped növü)
√ Fondun vəziyyəti: ən çox məhsullar çatdırılma vaxtı qısaltmaq üçün səhmdar məhsullar kimi saxlanılır
√ Çatdırılma vaxtı: 1-2 həftə
√ Paketin detalları: nylon plastik ilə büzməli kartonda qoyularaq birdən çox kontrakt halında birləşirlər
√ Xüsusi təyinatlı xidmət: təsvirlərə və ya verilən nümunələrə görə istehsal etsin.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S |
| 30111-14-04 | M14X1.5 | 6 | 4 | 4 | 19 |
| 30111-16-05 | M16X1.5 | 8 | 5 | 4.5 | 22 |
| 30111-18-06 | M18X1.5 | 10 | 6 | 4.5 | 24 |
| 30111-22-08 | M22X1.5 | 12 | 8 | 5 | 27 |
| 30111-27-10 | M27X1.5 | 16 | 10 | 4.5 | 32 |
| 30111-30-12 | M30X1.5 | 20 | 12 | 4.5 | 36 |
| 30111-36-14 | M36X2 | 22 | 14 | 5 | 41 |
| 30111-39-16 | M39X2 | 25 | 16 | 5 | 46 |
| 30111-45-20 | M45X2 | 32 | 20 | 5 | 55 |
| 30111-52-24 | M52X2 | 40 | 24 | 5 | 60 |
20711 fit parçası GB metrik qadın 74 ° koni oturacaq növləridir. YH hər gün 1/8 '' üçün '' 1.1 / 4 '' üçün 20711 ədəd tam ölçüdə istehsal edir. Lakin tələb olunarsa OEM xidmətini digər ölçülərdə təmin edə bilərik. Armatürlerimiz sink plaka müalicəsi ilə bitir. Populyar örtüklər sarı sinkləmə, ağ sink örtmə və xrom plitədir.
Ətraflı məlumat
√ Part no .: 20711 (GB Metrik Qadın 74 ° Konik oturacaq)
√ Material: Dəmir, karbon çeliği, paslanmayan polad və ya digər zəruri material
√ Standard (Şartnamə): Winner istehsal standartı; təsvir və nümunələrə görə.
√ Səthin təmizlənməsi: sinklə örtülmüş, nikellə örtülmüş; xrom kaplamalı; isti daldırma galvanizli; rəssamlıq
√ Bizim xüsusiyyətlərimiz: Korroziya müqaviməti, yaxşı rəng və parıltı, yüksək davamlılıq, yüksək həssaslıq, yüksək performans.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S |
| 20711-12-02 | M12X1.5 | 4 | 2 | 8 | 17 |
| 20711-12-04 | M12X1.5 | 6 | 4 | 8 | 17 |
| 20711-14-04 | M14X1.5 | 6 | 4 | 9 | 19 |
| 20711-14-05 | M14X1.5 | 8 | 5 | 9 | 19 |
| 20711-14-06 | M14X1.5 | 10 | 6 | 9 | 19 |
| 20711-16-05 | M16X1.5 | 8 | 5 | 9.5 | 22 |
| 20711-16-06 | M16X1.5 | 10 | 6 | 9.5 | 22 |
| 20711-18-06 | M18X1.5 | 10 | 6 | 9.5 | 24 |
| 20711-20-06 | M20X1.5 | 10 | 6 | 10 | 27 |
| 20711-20-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 20711-22-08 | M22X1.5 | 12 | 8 | 9.5 | 27 |
| 20711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
| 20711-30-12 | M30X1.5 | 20 | 12 | 12.5 | 36 |
| 20711-33-14 | M33X2 | 22 | 14 | 13.5 | 41 |
| 20711-33-16 | M33X2 | 25 | 16 | 13.5 | 41 |
| 20711-42-20 | M42X2 | 32 | 20 | 15.5 | 50 |
30511one parça bir və ya iki tel örgülü hidrolik hortumlar üçün O-ring integral parçaları ilə metrik qadın 24 dərəcə koni ağır növüdür. 30511 ədəd parça parçaları birbaşa əlaqəli hortumlar ilə qıvrılabilir. Bir parça parçaları müştərilərin tələblərinə uyğun olaraq sink ilə bitirilir. Standart ölçülər texniki məlumatlar cədvəlində aşağıda göstərilmişdir. Fabrikamızda müxtəlif ölçülər qəbul edilə bilər.
Ətraflı məlumat
√ Part no .: 30511one parça (Metrik Qadın 24 ° Konnektiv HT O-ring bir və ya iki telli hortum üçün inteqrasiya qurulması ilə)
√ İlgili növləri: 30511 fitinqlər; 00110 ferrules və ya 00210 ferrules; R1AT hortumlar; R2AT hortumlar; R1A hortumlar; R2A hortumlar; 1SN hortumlar, 2SN hortumlar və s.
√ avadanlıqla əlaqəli; CNC maşınlar, avtomatik punch; xammal kəsici; ferrule (qoz) kıvırma maşını və s
√ Kaplama: ağ sink şəklində; sarı sink şəklində; xrom kaplamalı; nikel örtüklü
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE OD | C | S1 |
| 30511-16-04one parça | M16X1.5 | 6 | 4 | 8 | 2 | 22 |
| 30511-18-04one parça | M18X1.5 | 6 | 4 | 10 | 2 | 24 |
| 30511-20-05one parça | M20X1.5 | 8 | 5 | 12 | 3 | 27 |
| 30511-20-06 parça parça | M20X1.5 | 10 | 6 | 12 | 3 | 27 |
| 30511-22-06 parça parça | M22X1.5 | 10 | 6 | 14 | 3 | 27 |
| 30511-24-08one parça | M24X1.5 | 12 | 8 | 16 | 3 | 30 |
| 30511-30-10one parça | M30X2 | 16 | 10 | 20 | 3.5 | 36 |
| 30511-36-12 parça parça | M36X2 | 20 | 12 | 25 | 3 | 41 |
| 30511-36-14 parça | M36X2 | 22 | 14 | 25 | 3 | 41 |
| 30511-42-16 parça | M42X2 | 25 | 16 | 30 | 5 | 50 |
| 30511-52-20 ədəd parça | M52X2 | 32 | 20 | 38 | 6.5 | 60 |
| 30511-52-24 ədəd parça | M52X2 | 40 | 24 | 38 | 6.5 | 60 |
10411 fitinqlər kişi 24 dərəcə konik oturacaq işıqlı DIN3853 tipli metrikdir. 10411 fitinqlər 1/4 '' dən 1.1 / 2 '' haşiyələnmişdir. 10411 fitinqlər sinklə örtülmüşdür, sinklə örtülmüş, xrom plitə və nikel örtüklü olan üç növün çoxu seçilə bilər. YH Hidrolikteki fitinqlər yaxşı keyfiyyətə malikdir və uzun ömür üçün istifadə edilə bilər.
Ətraflı məlumat
√ Part no .: 10411 (Metrik Kişi 24 ° Koni Oturacaq LT DIN3853)
√ Rənglər: ağ; sarı; gümüş
√ Kaplama: ağ sink örtüklü, sarı sink örtüklü, xrom örtüklü, nikel örtüklü, boyama
√ Nümunələr xidməti: 5pcs-dən az ehtiyatda pulsuzdur
√ Bizim üstünlüyümüz: səthi səth, yaxşı dözümlülük nəzarət, istifadə olunan yüksək keyfiyyətli material, münasib qiymətlər
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE.OD | C | S |
| 10411-12-04 | M12x1.25 | 6 | 4 | 6 | 11 | 14 |
| 10411-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
| 10411-16-05 | M16x1.5 | 8 | 5 | 10 | 13.5 | 17 |
| 10411-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 19 |
| 10411-22-08 | M22x1.5 | 12 | 8 | 15 | 13.5 | 24 |
| 10411-26-10 | M26x1.5 | 16 | 10 | 18 | 14 | 27 |
| 10411-27-10 | M27x1.5 | 16 | 10 | 18 | 14 | 27 |
| 10411-30-12 | M30X2 | 20 | 12 | 22 | 18 | 32 |
| 10411-36-16 | M36X2 | 25 | 16 | 28 | 20 | 41 |
| 10411-45-20 | M45X2 | 32 | 20 | 35 | 20 | 46 |
| 10411-52-24 | M52X2 | 40 | 24 | 42 | 19 | 55 |
10511 fitting metrik kişi 24 ° koni oturacaq ağır növü DIN3853. YH Hydraulic-dən 10511 fitinqlər bir müştərinin əvəz hissələri və əməyinə qənaət edən uzun məhsul ömrünü təmin edən yüksək hörmətli keyfiyyətli məhsullardır. YH Hydraulic, karbon və paslanmayan poladdan geniş çeşidli hidravlik fitinqlər təklif edir.
Ətraflı məlumat
√ Part no .: 10511 (Metrik Kişi 24 ° Konik Oturacaq HTDIN3853)
√ Ölçülər: M14-dən M52; 1/4 '' dən 1.1 / 2 'ye qədər mövcud hortum
√ Kaplama: sink örtüklü; nikel örtüklü; xrom kaplamalı; müştərinin tələb olunan örtük olması.
√ OEM xidməti: təqdim olunan nümunələr və ya təsvirlər; müştərilərin tələbləri kimi dizayn məhsulları.
√ Çatdırılma vaxtı: böyük və ya kiçik sifariş üçün 30 gündən azdır
√ Valyuta: USD, RMB, EURO, pul
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE OD | C | S |
| 10511-14-04 | M14X1.5 | 6 | 4 | 8 | 13 | 17 |
| 10511-16-04 | M16x1.5 | 6 | 4 | 8 | 13.5 | 17 |
| 10511-18-04 | M18x1.5 | 6 | 4 | 10 | 13.5 | 19 |
| 10511-18-05 | M18x1.5 | 8 | 5 | 12 | 13.5 | 22 |
| 10511-20-05 | M20x1.5 | 8 | 5 | 12 | 13.5 | 22 |
| 10511-18-06 | M18x1.5 | 10 | 6 | 12 | 13.5 | 22 |
| 10511-20-06 | M20x1.5 | 10 | 6 | 12 | 13.5 | 22 |
| 10511-22-08 | M22x1.5 | 12 | 8 | 16 | 14 | 24 |
| 10511-24-08 | M24x1.5 | 12 | 8 | 16 | 14 | 27 |
| 10511-30-10 | M30X2 | 16 | 10 | 20 | 19 | 32 |
| 10511-30-12 | M30X2 | 20 | 12 | 20 | 19 | 32 |
| 10511-36-16 | M36X2 | 25 | 16 | 25 | 20 | 38 |
| 10511-42-20 | M42X2 | 32 | 20 | 30 | 20 | 46 |
| 10511-52-24 | M52X2 | 40 | 24 | 38 | 22 | 55 |
30212 fitinqlər spiral hortumlar üçün metrik qadın düz möhür və R1AT, R2AT, 4SH, 4SP, və s. Kimi polad örgülü hortumlardır. Fitinqlər qablaşdırılmadan sinklə və ya xrom plakalı ilə örtülmüşdür. YH keyfiyyətli avadanlıqlar, münasib qiymətlər və daha yaxşı xidmətlər təmin edir. Armatürləri müştərilərin tələbləri kimi hazırlaya bilərik.
Ətraflı məlumat
√ Part no .: 30212 (Spiral Hose üçün Metrik Kadın Düz Çekiş)
√ Thread ölçüləri: M22, M30, M36, M39, M42, M45, M52, M64 və ya digər ölçülü
√ Logo: YH və ya hər hansı digər müştərinin tələb olunan loqosu
√ Material: 45 karbon çeliği, yumşaq polad, paslanmayan polad, və s.
√ OEM xidməti: verilən nümunələr və ya təsvirlər üçün mövcuddur
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S |
| 30212-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30212-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30112-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30112-36-16 | M36X2 | 25 | 16 | 13 | 41 |
| 30212-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30212-42-16 | M42X2 | 25 | 16 | 15 | 50 |
| 30212-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30212-52-20 | M52X2 | 32 | 20 | 17 | 60 |
| 30212-52-24 | M52X2 | 38 | 24 | 17 | 60 |
| 30212-64-32 | M64X2 | 50 | 32 | 23 | 75 |
20491 fitinqlər 90 dərəcə metrik qadındır. DIN3853 o-ring ilə ağır və qıvrılmış tipli 24 dərəcə konusdur. 20491 uyğun ölçüsü M12-dən M27-ə qədərdir, həm də digər məhsullar istehsal üçün mövcuddur. Qeyri-büzülməmiş və əlaqəli növləri gündəlik istehsalı ilə məşğul olan 30491-dir. Armatürlər əsasən karbon poladdan və paslanmayan poladdan hazırlanır. Lazımlı digər materiallar varsa, bizə e-poçt göndərin.
Ətraflı məlumat
√ Part no .: 20491 (O-ring ilə 90 ° Metrik Qadın 24 ° Konus LT DIN3853: Kəskin Tip)
√ Ölçülər: mövzu ölçüləri M12-dən M27-ə qədərdir; Müvafiq hortum ölçüləri 04-dən 12-ə qədərdir; digər ölçülü də mövcuddur
√ Material: 45 Karbon Çelik; Yüngül Çelik; Paslanmaz polad; Pirinç; və s
√ Qiymətlər: Qiymətləndirilmiş qiymətlər maddələr və miqdarlara əsaslanaraq; lakin biz hər bir sorğunun ən yaxşı qiymətlərini təklif edə biləcəyik
√ Çatdırılma limanı: Ningbo (ən yaxın); Şanxay; Guangzhou
√ Nümunələr: 5pcs-dan az keyfiyyət keyfiyyəti yoxlamaq üçün pulsuzdur
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | |||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE.OD | C | S | H |
| 20491-12-04 | M12X1.5 | 6 | 4 | 6 | 2 | 17 | 44.3 |
| 20491-14-05 | M14X1.5 | 8 | 5 | 8 | 3.5 | 19 | 49.3 |
| 20491-12-06 | M12X1.5 | 10 | 6 | 6 | 2 | 17 | 48.3 |
| 20491-14-06 | M14X1.5 | 10 | 6 | 8 | 3.5 | 19 | 52.3 |
| 20491-16-06 | M16X1.5 | 10 | 6 | 10 | 3.5 | 22 | 52.4 |
| 20491-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 | 60 |
| 20491-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 | 67 |
| 20491-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 | 77.5 |
| 20491-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 | 78.5 |
30542one parça parçaları, ağır növ olan bir, iki və ya dörd örgülü hidrolik hortum üçün o-ring ilə 45 ° dirsək ölçülü qadın 24 ° konusdur. Hər gün istehsalımıza bir ədəd müxtəlif parçaları daxildir. Bir çox mövzu növü və ölçüsü seçdiyiniz ola bilər. Daha ətraflı məlumat üçün səhifəmizi ziyarət edin və ya kataloqu endir.
Ətraflı məlumat
√ Partiya nömrəsi: 30542one parça (45 ° Metrik Qadın 24 ° Cone HT O-ring Dördüncü Telli İnteqral Armatürlə)
√ Təriflər: 30542 ədəd müvafiq ferrules ilə təchiz olunmuş qapılar
√ Ölçülər: texniki göstəricilərdə göstərilən ölçülər YH Hydraulic-də standart olanlardır
√ Nümunələr: keyfiyyəti yoxlamaq üçün 3 pcs-dan az pulsuzdur
√ Çatdırılma müddəti: Səhmdar məhsulları üçün 7 gündən azdır
√ Fondun vəziyyəti: bizim fondumuzda geniş çeşidli fitinqlər saxlanılır
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | |||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE OD | C | S1 | H |
| 30542-24-08one parça | M24X1.5 | 12 | 8 | 16 | 3 | 30 | 27 |
| 30542-30-10one parça | M30X2 | 16 | 10 | 20 | 3.5 | 36 | 31 |
| 30542-36-12 parça parça | M36X2 | 20 | 12 | 25 | 3 | 41 | 34 |
| 30542-42-16 parça | M42X2 | 25 | 16 | 30 | 5 | 50 | 42 |
| 30542-52-20 parça parça | M52X2 | 32 | 20 | 38 | 6.5 | 60 | 43 |
| 30542-52-24 ədəd parça | M52X2 | 40 | 24 | 38 | 6.5 | 60 | 45 |
20611 hortum armaturları M14 t M27-dən əldə edilən ölçülü 60 ° konus crimped növüdür. Hidravlik hortum armaturları maşınların birləşməsində geniş istifadə olunur. Beləliklə, biz hidravlik fitinqlər xətti təklif edirik. Bizim istehsalımız müxtəlif hidravlik hortumlar üçün tam növ tip və ölçüləri əhatə edir.
Ətraflı məlumat
√ Part no .: 20611 (Metrik Qadın 60 ° Koni Cövhər Tip)
√ Marka adı: YH; digərləri mövcuddur
√ Paketin detalları: Neylon plastik; büzməli karton; çox kontraplak halda
√ Xüsusi təyinatlı xidmət: təqdim olunmuş təsvirlər və ya nümunələrə görə hazırlamaq, xüsusi dizayn təklif edir
√ üstünlük: 1. Yüksək keyfiyyət 2. Zəngin inventar 3. Tez çatdırılma 4. Qiymətli qiymət 5. Ən yaxşı xidmət
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 | 尺 寸 | ||
| HİSSƏ NO. | İDDİ E | HOSE BORE | BOYUTLAR | ||
| 公 称 内径 DN | Daş | C | S | ||
| 20611-14-05 | M14x1.5 | 8 | 5 | 6.5 | 19 |
| 20611-16-06 | M16x1.5 | 10 | 6 | 7 | 22 |
| 20611-18-08 | M18x1.5 | 12 | 8 | 7.5 | 24 |
| 20611-22-10 | M22X1.5 | 16 | 10 | 7.5 | 27 |
| 20611-24-10 | M24X1.5 | 16 | 10 | 9 | 30 |
| 20611-27-12 | M27X1.5 | 20 | 12 | 8 | 32 |
3/8 '' dan 2 '' ye qədər hose ölçüləri üçün 30241 hose fittings uyğun. 30241 ədəd YH Hydraulic-də xalq tərəfindən istehsal edilən və satılan 45 dərəcə GB metri düz yastıqlı oturacaq növləridir. Tam mövzu tipləri gündəlik istehsalımıza daxildir. Daha ətraflı məhsul tələbləri ilə bizim veb səhifəsinə müraciət edin.
Ətraflı məlumat
√ Partiya nömrəsi: 30241 (45 ° GB Metrik Qadın Düz Oturacaq)
√ Material: karbon çeliği, paslanmayan polad, pirinç
√ Səthi müalicə: sink örtüklü, xrom plakalı, nikel örtüklü və s
√ Satışdan sonra xidmət: Biz təmin edilən keyfiyyətli keyfiyyəti təmin edirik; mövcuddur
√ Sertifikat: ISO9001: 2008
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 | 尺 寸 | |||
| HİSSƏ NO. | İDDİ E | HOSE BORE | BOYUTLAR | |||
| 公 称 内径 DN | Daş | C | S | H | ||
| 30241-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 | 13.5 |
| 30241-22-08 | M22X1.5 | 12 | 8 | 10 | 27 | 13.5 |
| 30241-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 | 26 |
| 30241-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 | 30.1 |
| 30241-36-14 | M36X2 | 22 | 14 | 13 | 41 | 27.2 |
| 30241-36-16 | M36X2 | 25 | 16 | 13 | 41 | 30.5 |
| 30241-39-16 | M39X2 | 25 | 16 | 13 | 46 | 30 |
| 30241-45-20 | M45X2 | 32 | 20 | 15 | 55 | 34.8 |
| 30241-52-24 | M52X2 | 40 | 24 | 17 | 60 | 38 |
| 30241-64-32 | M64X2 | 50 | 32 | 23 | 75 | 46.9 |
30711 hortum parçaları, GB daxili ölçülü qadın 74 dərəcə koni oturacaqdır. 30711 uyğun ölçüləri bir və ya iki tel örgülü hidrolik hortumlar üçün uygundur, ölçüləri 1/4 '' dan 2 '' ye qədər ola bilər. 30711 metrlik fitinqlər oksidləşmədən qorumaq üçün paketdən əvvəl sink ilə plastinka edilir.
Ətraflı məlumat
√ Part no .: 30711 (GB Metrik Qadın 74 ° Konik oturacaq)
√ Ferrule növləri: 00110; 00210; 03310
√ uyğun hortum ölçüləri: 1/4 '' dan 2 ''
√ OEM xidməti: müştərilərin tələbləri, nümunələri və ya təsvirləri ilə dizayn və istehsal edə bilərik.
√ Rəng variantları: ağ, sarı, nikel, rəngli və s.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | C | S |
| 30711-14-04 | M14X1.5 | 6 | 4 | 8 | 17 |
| 30711-16-05 | M16X1.5 | 8 | 5 | 8 | 19 |
| 30711-18-06 | M18X1.5 | 10 | 6 | 8.5 | 22 |
| 30711-22-08 | M22X1.5 | 12 | 8 | 10 | 27 |
| 30711-27-10 | M27X1.5 | 16 | 10 | 10.5 | 32 |
| 30711-30-12 | M30X1.5 | 20 | 12 | 11.5 | 36 |
| 30711-36-14 | M36X2 | 22 | 14 | 13 | 41 |
| 30711-39-16 | M39X2 | 25 | 16 | 13 | 46 |
| 30711-45-20 | M45X2 | 32 | 20 | 15 | 55 |
| 30711-52-24 | M52X2 | 40 | 24 | 17 | 60 |
| 30711-64-32 | M64X2 | 50 | 32 | 23 | 75 |
30411 fitinqlər standart DIN3853 standartına əsasən o-ring ilə metrik qadın 24 ° konus işıq növüdür. 30411 ədəd 20411 ədəd ilə müqayisədə qıvrımsız tiplərdir. Hortum parçaları Avropa, Cənubi Amerika, Cənubi Asiya, Afrika və s. Kimi bazarlara ixrac edilir. Yaxşı keyfiyyət təmin edildikdə, müştərilərimizdən yüksək bir şöhrət qazandıq.
Ətraflı məlumat
√ Partiya nömrəsi: 30411 (Metrik Qadın 24 ° Konnektikli O-ring ilə DIN3853: Qeyri-crimped Tip)
√ İlgili maddələr: 20411 (Sövq edilmiş tiplər); 30511 (Ağır tip); 30441 (45 dərəcə dirsək); 30491 (90 dərəcə dirsək)
√ OEM xidməti: nümunələri, təsvirləri və təqdim olunmuş tələbləri ilə OEM xidmətini təmin edə bilərik
√ Nümunələr: məhsulun keyfiyyətinin yoxlanılması üçün 5pcs-dan azdır.
√ Çatdırılma vaxtı: səhmdar məhsulları üçün bir həftədən azdır; kiçik və ya böyük olduqda sifariş üçün 50 gündən azdır.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE.OD | C | S |
| 30411-14-04 | M14x1.5 | 6 | 4 | 8 | 2 | 17 |
| 30411-16-05 | M16x1.5 | 8 | 5 | 10 | 2 | 19 |
| 30411-18-06 | M18x1.5 | 10 | 6 | 12 | 2.5 | 22 |
| 30411-22-08 | M22x1.5 | 12 | 8 | 15 | 3 | 27 |
| 30411-26-10 | M26x1.5 | 16 | 10 | 18 | 3.5 | 32 |
| 30411-27-10 | M27X1.5 | 16 | 10 | 18 | 2.5 | 32 |
| 30411-30-12 | M30X2 | 20 | 12 | 22 | 3.5 | 36 |
| 30411-36-16 | M36X2 | 25 | 16 | 28 | 4.5 | 41 |
| 30411-45-20 | M45X2 | 32 | 20 | 35 | 5 | 55 |
| 30411-52-24 | M52X2 | 40 | 24 | 42 | 6 | 60 |
20411 ədəd DİN3853 standartına əsasən o-ring ilə 24 dərəcə konik işıq növü olan metrik qadındır. 20411 fitinqlər 30411 ədəd ilə müqayisədə kıvrılmışdır. YH Hydraulic-dən hortum parçaları mükəmməl keyfiyyət və qiymət nəzarəti edir. YH müştərilərə keyfiyyətli və münasib qiymətlərlə təklif edir.
Ətraflı məlumat
√ Partiya nömrəsi: 20411 (Metrik Qadın 24 ° Konnektiv LT, O-ringli DIN3853, Cındır Tip)
√ Thread növləri: metrik, JIS, BSP, BSPT, ORFS, NPT, JIC, NPSM və s.
√ Tətbiq: maşın, nəqliyyat, minalar, neft sahələri, kənd təsərrüfatı, avtomobil, ağır sənaye və s.
√ Səth müalicəsi: sarı sink örtüklü, ağ sink örtüklü, nikel örtüklü, xrom plitəli və s.
√ Çatdırılma müddəti: 20411 ədəd üçün 10 gündən az müddətdə biz böyük miqdarda saxladıq.
Çizim
Texniki məlumatlar cədvəli
| 代号 | 螺纹 E | 胶管 HOSE BORE | 管子 外径 | 尺 寸 BOYUTLAR | ||
| HİSSƏ NO. | İDDİ E | 公 称 内径 DN | Daş | TUBE.OD | C | S |
| 20411-12-04 | M12x1.25 | 6 | 4 | 6 | 2 | 17 |
| 20411-14-05 | M14x1.5 | 8 | 5 | 8 | 3.5 | 19 |
| 20411-12-06 | M12x1.25 | 10 | 6 | 6 | 2 | 17 |
| 20411-14-06 | M14x1.5 | 10 | 6 | 8 | 3.5 | 19 |
| 20411-16-06 | M16x1.5 | 10 | 6 | 10 | 3.5 | 22 |
| 20411-18-08 | M18X1.5 | 12 | 8 | 12 | 3.5 | 24 |
| 20411-22-10 | M22X1.5 | 16 | 10 | 15 | 2.5 | 27 |
| 20411-26-12 | M26X1.5 | 20 | 12 | 18 | 2.5 | 32 |
| 20411-27-12 | M27X1.5 | 20 | 12 | 18 | 2.5 | 32 |
